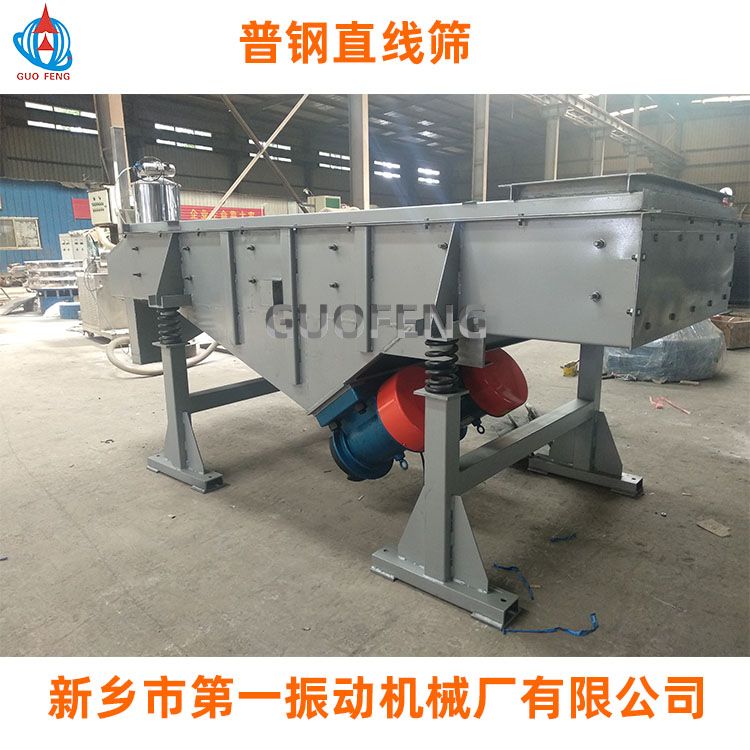

普鋼直線振動篩
一、直線振動篩工作原理 多層粉料振動篩為雙振動電機驅動,利用振動電機激振的原理工作。當兩臺電機作同步、反向旋轉時,其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,在振動力和物料自重力的聯合作用下,使物料在篩面上被拋起跳躍式向前作直線運動,以合理匹配篩網達到篩分的目的。二、直線振動篩使用范圍 DZSF型直線振動篩適用于0.74-10mm,含水小于7%,無粘性物料的任何干式物料的篩分。主要用于磨料磨具原料、化工、塑料、醫藥、樹脂粉、陶瓷原料、冶金、建材、糧食、化肥等行業中的干式粉狀、細顆粒狀或細微粉物料的篩分。結構說明 直線振動篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。 1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。 2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。 3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。 4、振動電機(使用與維修方法詳見振動電機使用說明書)。 5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。 6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面。 7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。該設備應固定在專用地基上,由預埋螺栓固定。如不打?qū)S玫鼗?,?yīng)在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配置安全可靠的接地保護線。 注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝置拆掉。
