一、電機振動給料機的工作原理
GZG系列電機振動給料機的給料過程是利用特制的振動電機驅動給料槽沿傾斜方向作周期直線往復振動來實現的,當給料槽振動的加速度垂直分量大于重力加速度時,槽中的物料將被拋起,并按照拋物線的軌跡向前跳躍運動,拋起和下落1/50秒內完成,由于振動電機的連續激振,給料槽連續振動,槽中的物料則連續向前跳躍,以達到給料目的。
二、電機振動給料機的適用范圍
GZG系列電機振動給料機廣泛應用于礦山、冶金、煤炭、火電、耐火、玻璃、建材、電力、化工、機械、輕工、糧食等各行業。適用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續地給到受料裝置中去。利用電機振動給料機可向帶式輸送機、振動輸送機、斗式提升機、破碎機、振動篩、粉碎機等設備給料,并可用于自動配稱、定量包裝、自動控制的流程中,實現流水作業自動化。
三、電機振動給料機的技術參數
型號 | 生產率t/h | 給料槽尺寸 寬×長×高mm | 運行方式 | 粒度 | 振 動 電 機 | 重量kg | ||||
電壓 | 頻率 | 型 號 | 功率kw | 振動頻率(次/分) | ||||||
GZG30-4 | 15 | 300×1000×160 | 連續 | 120 | 380 | 50 | YZDP2.5-4 | 0.18×2 | 1450 | 110 |
GZG40-4 | 30 | 400×1200×160 | YZDP5-4 | 0.25×2 | 155 | |||||
GZG50-4 | 50 | 500×1200×160 | YZDP8-4 | 0.4×2 | 190 | |||||
GZG60-4 | 80 | 600×1800×180 | 150 | YZDP16-4 | 0.75×2 | 410 | ||||
GZG70-4 | 100 | 700×1800×200 | 180 | YZDP20-4 | 1.1×2 | 440 | ||||
GZG80-4 | 200 | 800×2000×225 | 200 | YZDP32-4 | 1.5×2 | 640 | ||||
GZG90-4 | 300 | 900×1500×300 | 250 | YZDP50-4 | 2.2×2 | 730 | ||||
GZG110-4 | 400 | 1100×1500×300 | 900 | |||||||
GZG130-4 | 500 | 1300×1500×400 | 350 | 1000 | ||||||
GZG70-6 | 80 | 700×1800×200 | 150 | YZDP20-6 | 1.5×2 | 960 | 440 | |||
GZG80-6 | 160 | 800×2000×225 | 180 | YZDP30-6 | 2.2×2 | 670 | ||||
GZG90-6 | 240 | 900×1500×300 | 240 | YZDP40-6 | 3.0×2 | 740 | ||||
GZG110-6 | 320 | 1100×1500×300 | YZDP50-6 | 3.7×2 | 940 | |||||
GZG130-6 | 500 | 1300×1500×400 | 400 | 1040 | ||||||
GZG150-6 | 780 | 1500×1800×500 | 2000 | |||||||
GZG180-6 | 1000 | 1800×1800×500 | 600 | YZDP75-6 | 5.5×2 | 2590 | ||||
GZG200-6 | 1300 | 2000×2000×500 | 800 | 7.5×2 | 3700 |
四、說明
GZG系列電機振動給料機,可根據用戶需要制成:

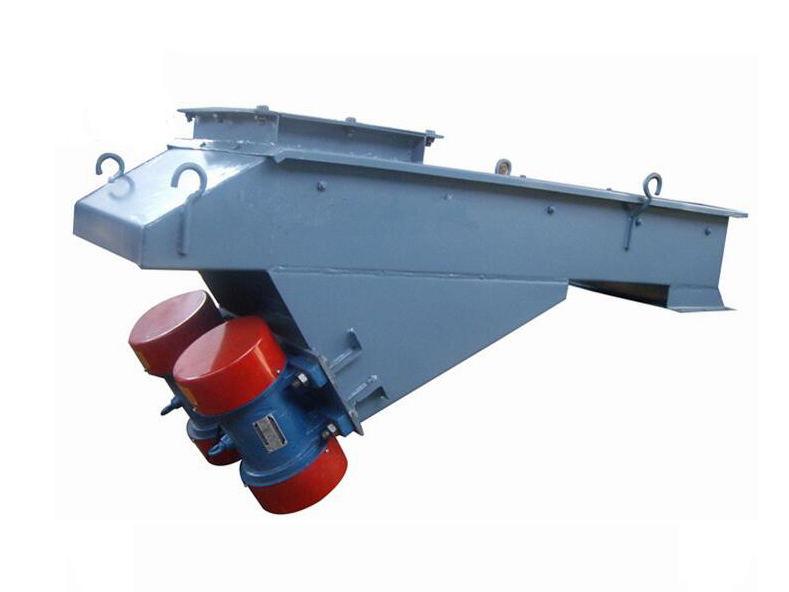

下振式:振動電機置于給料機下面;
上振式:振動電機置于給料機上面;
調速式:振動電機的振頻可在0~額定頻率范圍內無級調速;

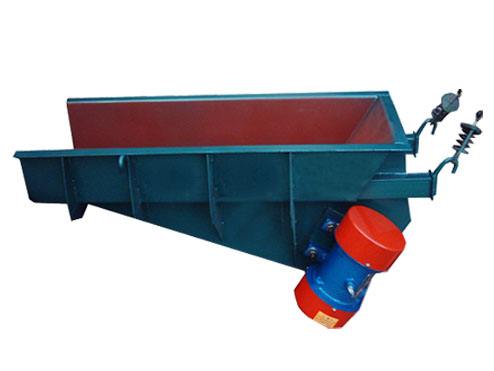

敞開式:給機上面敞開,比較適于下振式,如樣本圖所示;
密封式:給料機除進出料口外,全部密封;
基座式:對于大型(重型)給料機,一般采用座式結構。
