一、消失模鑄造振動平臺的特點

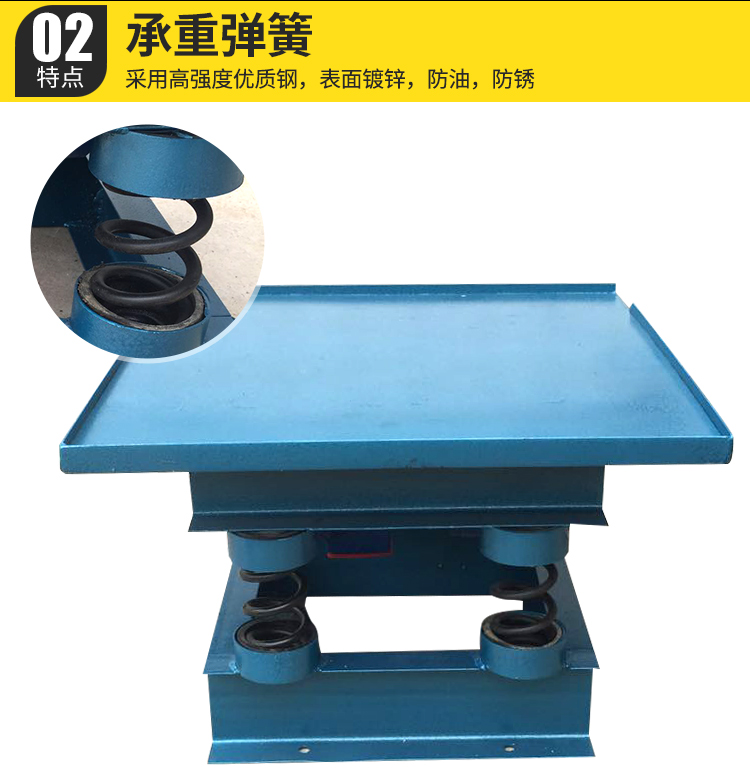

采用橡膠彈簧和6臺―8臺振動電機組合。具有上下,左右,前后的三維振實效果。并且具有多結構支撐,結構牢固,密封性好,性能可靠,操作簡便,振動頻率可調,噪聲低,生產效率高等特點。
二、消失模鑄造振動平臺的使用
消失模鑄造三維振動平臺的作用是使干砂在砂箱中產生動態流動,提高 ,干砂的充填性及其密度,防止出現鑄造缺陷。在干砂振動充填時,比較理想的狀況是,干砂在振動過程中進行有序流動,在保證模型不變形的前提下,均勻地充填到模型的各個部位,使砂箱內型砂獲得較高和較均勻的充填密度。
中小企業的消失模鑄造振動臺多為自制設備,在振動時,常見的現象是由于振動操作不當,造成模樣變形、涂料層開裂等,從而造成相應的鑄造缺陷。有些振動臺本身由于激振力過大、同一組電機的偏振塊不平衡也易造成模樣變形。
為此,主要應調整激振力、振幅和振動時間;對于尺寸較大而結構簡單的鑄件,可將六個電機的三維振動改為雙電機的垂直或水平振動;特別是通過檢測儀器對振動臺的各參數加以檢測和調整使之達到設計的要求
三、消失模鑄造振動平臺的優點
1、大功率;大臺面;可承載砂箱重量5T-10T.
2、氣墊式懸浮,掘強系數可調,明顯增強振動效果.臺面高度可調,特別適合用于流水線上使用.
3、三維振動,適用于復雜型腔鑄件.
4、無級變速,造型過程中,在不傷害模型的前提下,可獲得緊實效果.
5、自鎖緊功能,可保證在生產線準確定位.
1、適用精密鑄造,砂土振實,壓件成型等。
2、穩定性好,可靠,安全。
3、無級變速,隨意調整頻率,改變振幅大小,使型模達到緊實效果。
4、體積小,噪音低,維修量小。
5、自鎖功能好,可保證在生產線準確定位。
型號 | 臺面尺寸 | 激振點 | 激振力KN | 功率KW |
ZP-2 | 500*500 | 2 | 5 | 0.5 |
ZP-4 | 800*800 | 4 | 20 | 1.6 |
ZP-6-Ⅰ | 1000*1000 | 6 | 30 | 2.4 |
ZP-6-Ⅱ | 1200*1200 | 6 | 30 | 2.4 |
ZP-8-Ⅰ | 1600*1200 | 8 | 40 | 3.2 |
ZP-8-Ⅱ | 1600*1400 | 10 | 40 | 3.2 |
ZP-10-Ⅰ | 2000*1600 | 10 | 50 | 4 |
ZP-10-Ⅱ | 2000*1800 | 10 | 60 | 6 |
ZP-12-Ⅰ | 3000*2000 | 12 | 80 | 7.5 |
ZP-12-Ⅱ | 4000*3000 | 12 | 80 | 7.5 |
