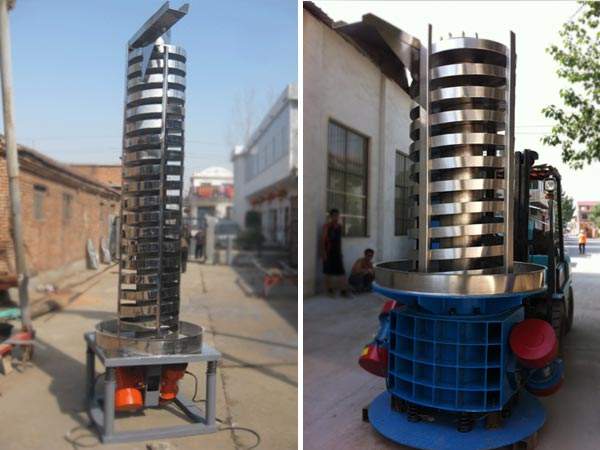

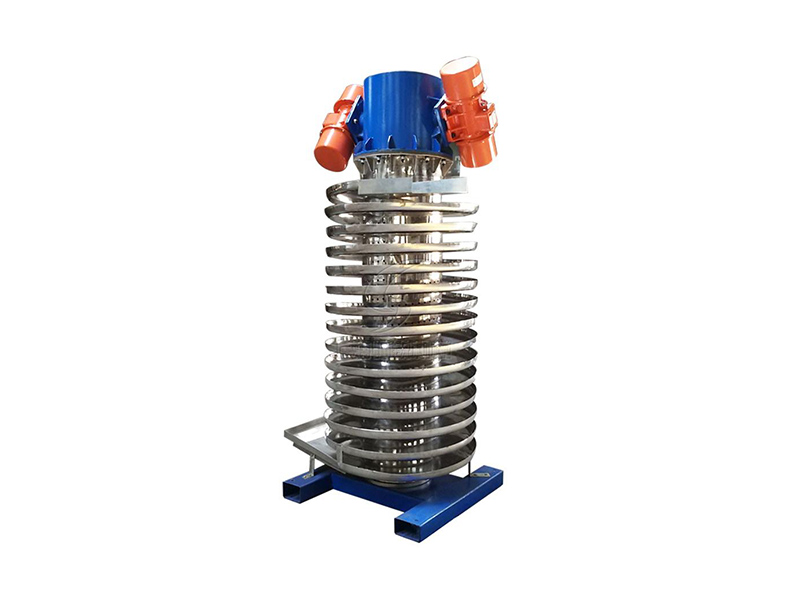

DZC型垂直振動提升機產品概述
DZC型垂直振動提升機采用振動電機作振動源,利用兩振動電機的合成振幅,將物料沿螺旋輸送槽向上輸送。DZC型垂直振動提升機主要用于提升顆粒狀、粉狀、塊狀物料。
DZC型垂直振動提升機結構簡單,維修容易,物料定量送出,輸送量連續可調,可作為各行業中小顆粒物料的垂直輸送之用,除具有從下向上提升物料外,還可以完成對物料的干燥、冷卻作用。
DZC型垂直振動提升機分開槽式振動提升機和封閉式振動提升機兩種結構,并可根據不同工藝的要求,設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。
DZC型垂直振動提升機廣泛應用于化工、橡膠、塑料、醫藥、輕工、食品、冶金、建材、礦山、糧食等行業。
DZC型垂直振動提升機工作原理:
DZC型垂直振動提升機由提升槽、振動電機、減振系統和底座等組成
DZC型垂直振動提升機是采用振動電機作為振動源,固定在提升槽上的兩臺相同型號的振動電機中心線交叉一定角度安裝,并做相反方向自同步旋轉,振動電機所帶的偏心塊在旋轉時各個瞬間位置所產生的離心力之分力沿拋擲方向作往復運動,使支承在減振器上的整個DZC型垂直振動提升機機體不停振動,使物料在提升槽內被拋起的同時向上運動,物料落入DZC型垂直振動提升機入料槽后,開始被拋起,此時可以使物料與空氣充分接觸,還可以起到散熱冷卻的作用。DZC型垂直振動提升機對粉狀、塊狀和短纖維狀的固體物料(有粘性和易結塊的除外)都可垂直輸送,還可以完成對物料的干燥、冷卻作用

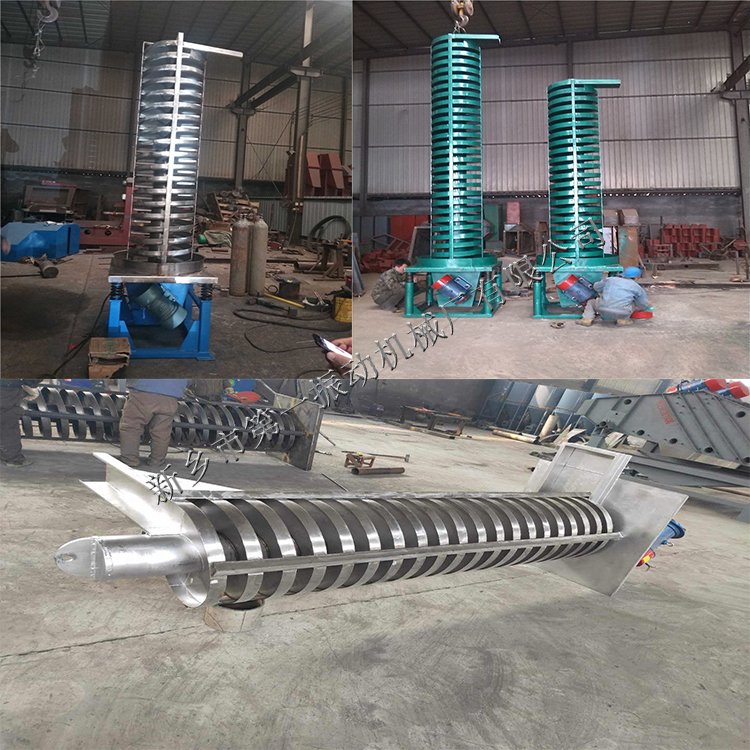

DZC型垂直振動提升機的型式
1、DZC型垂直振動提升機按振動源分
a、交叉軸式螺旋振動提升機
b、平行軸式螺旋振動提升機
2、以上兩種又各自分為
a、座式螺旋提升機
b、懸掛式螺旋提升機
DZC系列振動提升機型號說明:
DZ C □
┬ ┬ ┬
│ │ │
│ │ │
│ │ │
│ │ └───────────── 輸送槽直徑
│ │
│ └──────────────- 垂直
│
└──────────────── 電機振動
DZC型系列垂直振動提升機安裝尺寸:
型號 | Φ | Φ1 | Φ2 | H | H1 | H2 | H3 | D | Lx8 | Ld×Bd | Φd |
DZC300 | 300 | 146 | 500 | ~2000 | ~2750 | 40 | 75 | 270 | 680×680 | \ | 11 |
DZC500 | 500 | 219 | 850 | ~3000 | ~4020 | 50 | 80 | 475 | 1080×1080 | 880×880 | 13 |
DZC550 | 550 | 245 | 900 | ~3500 | ~4530 | 55 | 85 | 500 | 1100×1100 | 900×900 | 13 |
DZC600 | 600 | 273 | 950 | ~4000 | ~5150 | 60 | 85 | 525 | 1100×1100 | 900×900 | 15 |
DZC800 | 800 | 351 | 1200 | ~4500 | ~5650 | 60 | 90 | 650 | 1300×1300 | 1050×1050 | 15 |
DZC850 | 850 | 402 | 1250 | ~5000 | ~6150 | 65 | 100 | 675 | 1400×1400 | 1150×1150 | 17 |
DZC900 | 900 | 530 | 1300 | ~6000 | ~7180 | 65 | 110 | 700 | 1600×1600 | 1300×1300 | 17 |
DZC系列振動提升機技術參數表:
型號 | 輸送量 | 輸送槽直徑 | 輸送寬度 | 輸送高度 | 振次 | 雙振幅 | 電動功率 | 重量 |
DZC300 | ~1.0 | 300 | 77 | ≤2.0 | 960 | 6~7 | 2×0.4 | 680 |
DZC500 | ~2.0 | 500 | 140 | ≤3.0 | 6~8 | 2×0.75 | 1010 | |
DZC550 | ~3.0 | 550 | 152 | ≤3.5 | 6~8 | 2×1.5 | 1190 | |
DZC600 | ~3.0 | 600 | 163 | ≤4.0 | 6~7 | 2×1.5 | 13210 | |
DZC800 | ~4.0 | 800 | 224 | ≤4.5 | 6~8 | 2×2.2 | 1590 | |
DZC850 | ~4.0 | 850 | 224 | ≤5.0 | 6~9 | 2×2.2 | 1750 | |
DZC900 | ~3.5 | 900 | 185 | ≤6.0 | 6~9 | 2×3.0 | 2100 |
