氣流篩粉機廣泛應用于化工、造紙、冶金、建材、醫藥、食品、橡膠、塑料、機械、礦業等行業粉狀物料的篩選分級。如輕鈣粉、重鈣粉、粉煤灰、石墨粉、淀粉、金粉、鋅粉、陶土粉、珍珠巖粉、山楂粉、果疏粉、玻璃粉、農藥粉、鐵粉、中藥粉、魔芋粉、木粉、面粉等
基本結構

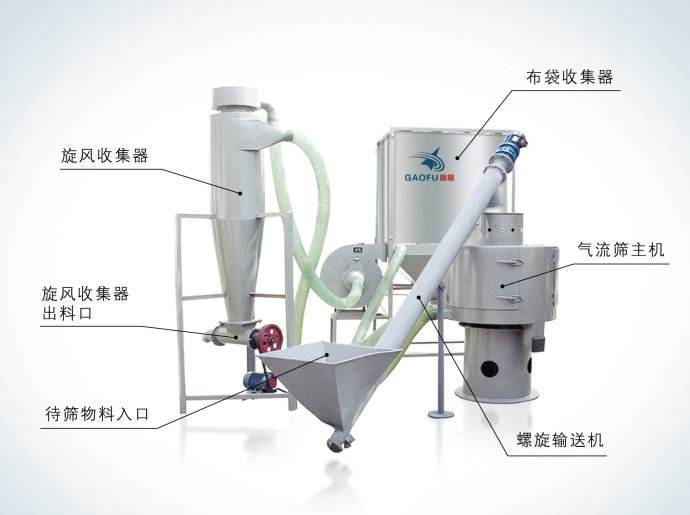

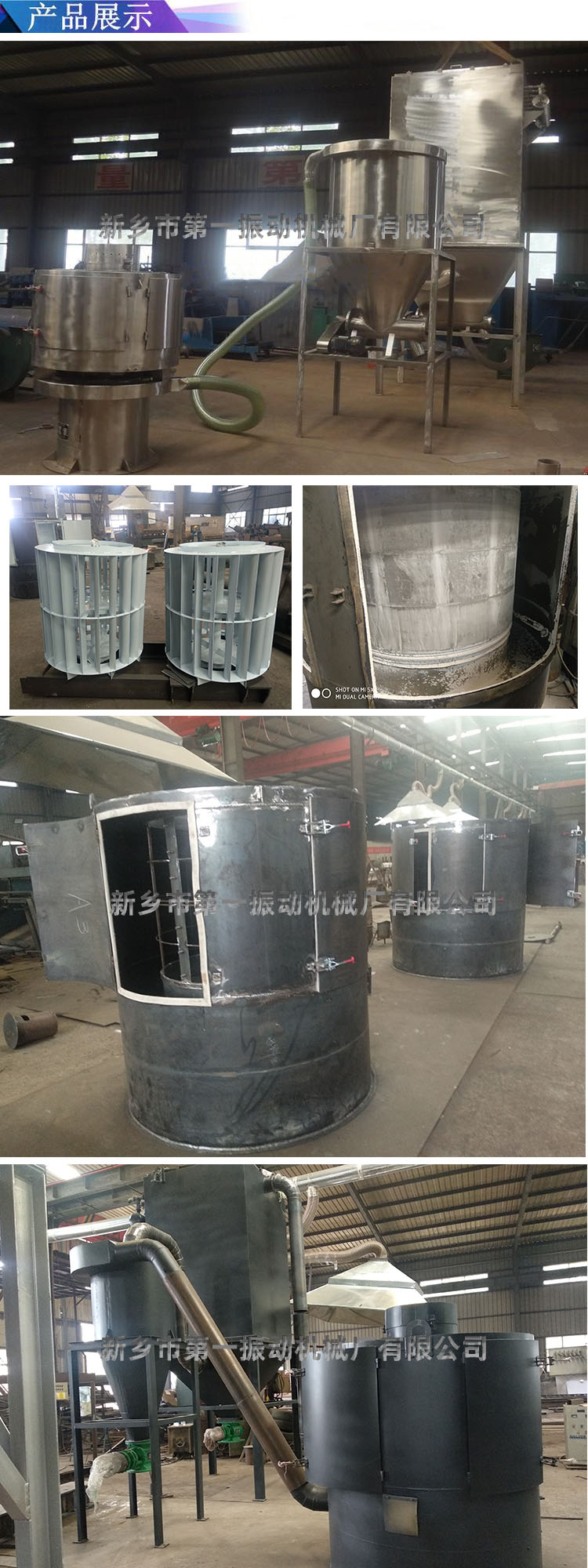

氣流篩粉機與氣固分離除塵裝置組成閉路篩分系統。

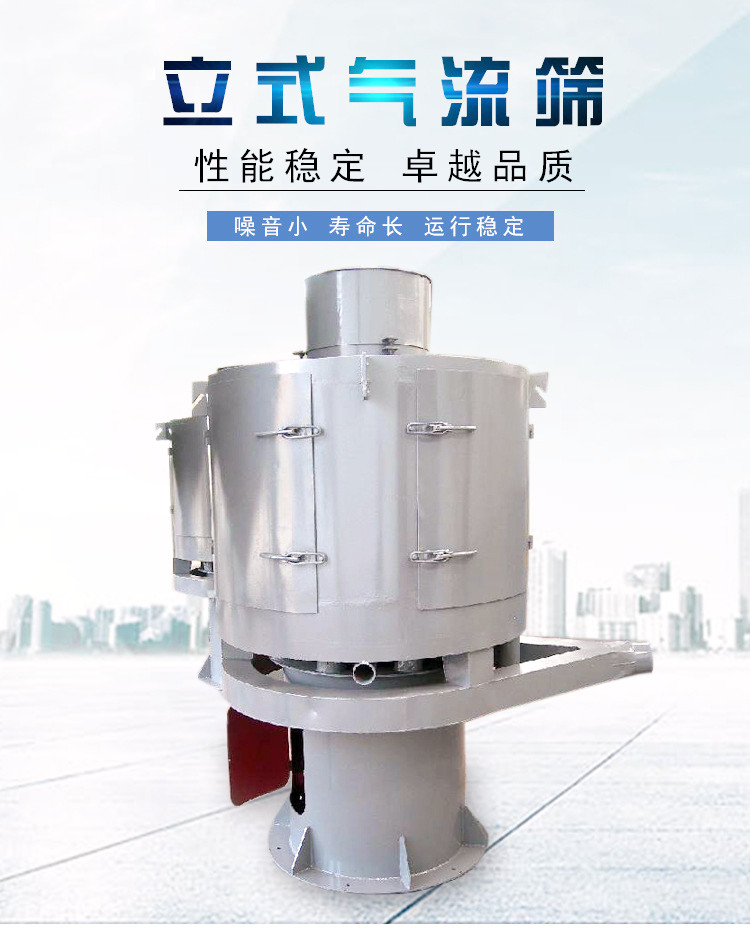

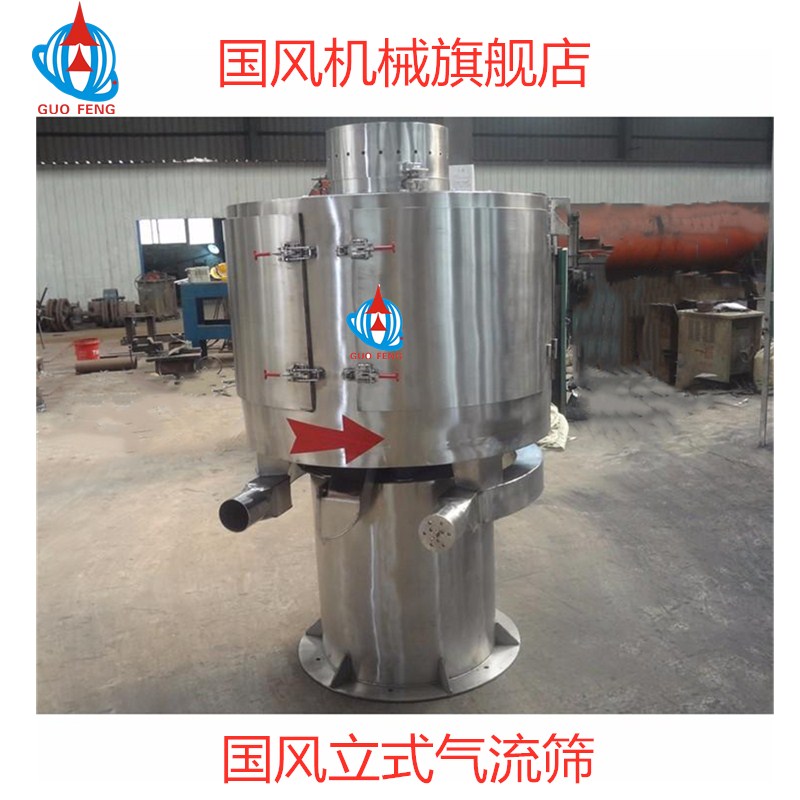

(1)主機是氣流篩粉機,其篩體由隔振彈簧支承于底座上,篩體的密閉外殼內裝有立式圓筒形篩網;篩網內側有圓形風輪,由裝于底座上的電動機驅動旋轉;篩體外殼的正上方裝有進料斗,下部設有排渣口和循環風道;電動機與主軸為柔性連接,主軸上下兩端軸頸上裝有空間互錯一定角度的兩個偏心塊;風輪軸下端與主軸之間為右旋螺紋聯接;風輪上端有軸承支承;軸頂端的水平轉動圓盤與進料斗下口形成進料間隙。
(2)氣固分離除塵裝置由引風機、沉降室、絞龍和除塵布袋組成,氣流篩與分離除塵裝置之間由兩條塑料波紋軟管連接。
工作原理
主機氣流篩擯棄了傳統的重力勢能作業原理,開辟了載流體動能做功的篩理新途徑,它是在密閉狀態下利用高速氣流作載體,使充分擴散的粉料微粒以足夠大的動能向篩網噴射,達到快速分級之目的。

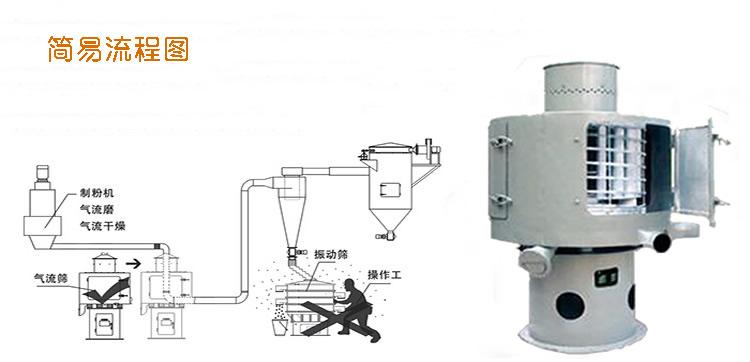

微細粉物料經進料斗流入進料口,立即擴散并與空氣混合成霧狀,經旋轉風輪的作用,呈旋風狀噴射過網,過網后的細粉經振動輸送進入或直接落入負壓循環風道,在引風機的作用下,氣體與細粉全部進入沉降室,成品細粉沉降后由下部的排料絞龍排出,帶有少量料粉塵的氣體大部進入除塵布袋,經凈化后排出袋外,還有一小部分,由回風管進入篩體下的環形循環風道,再經引風機進入沉降室進行二次分離。
顆粒直徑大于網孔的物料不能過網,落入篩盤內由排渣口排出機外。對于含有大顆粒的物料,應選用振動篩或旋振篩安裝40-60目的篩網進行預處理,將粗大顆?;虍愇锱懦?,以免主機內的細網被刺穿或打壞。
主要規格和技術參數
氣流量m3/h | 篩網規格 目/寸 | 有效篩面 m2 | 入料粒度 目/寸 | 篩機功率 Kw | 主軸轉速 rpm | 篩機外徑 mm | 篩機高度 mm | |
QS-60 | 300 | 100-500 | 0.5 | > 30 | 1.5 | 1400 | 600 | 1250 |
QS-60A | ||||||||
QS-100 | 800 | 0.9 | 5.5 | 960 | 1000 | 1650 | ||
QS-100A | ||||||||
QS-150B | 1600 | 2.8 | 11 | 780 | 1500 | 2100 | ||
QS-200 | 2000 | 3.9 | 15 | 350 | 2000 | 2500 | ||
QS-200A |
