產品簡介

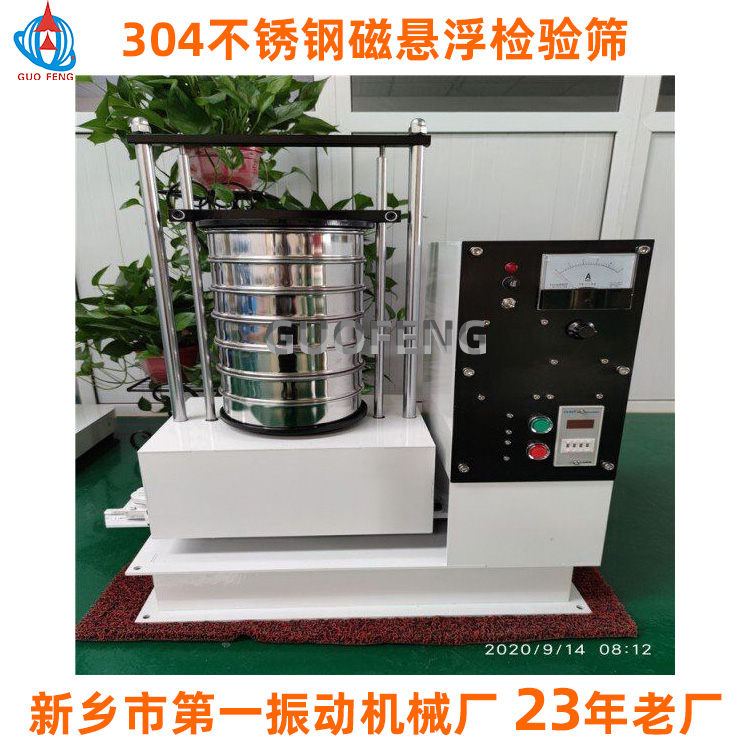

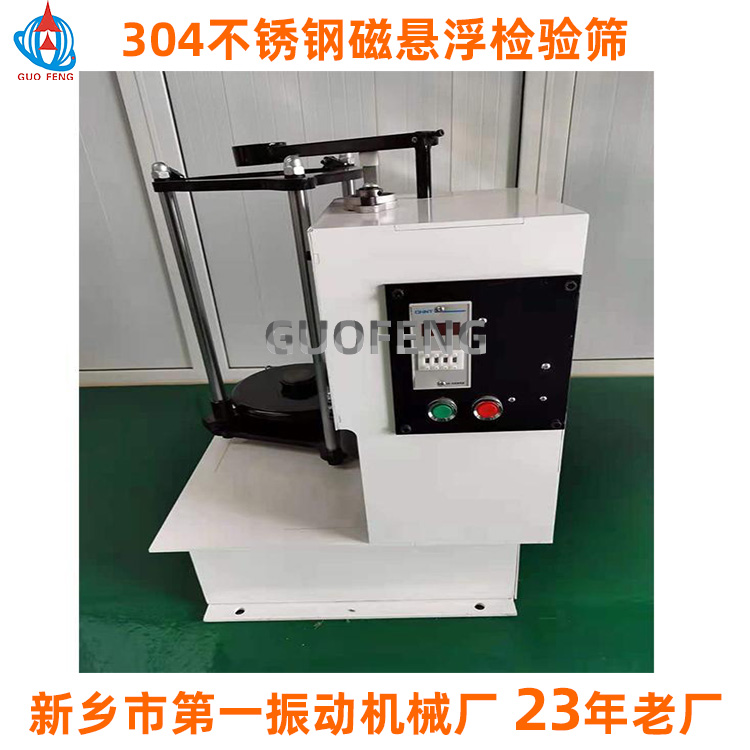

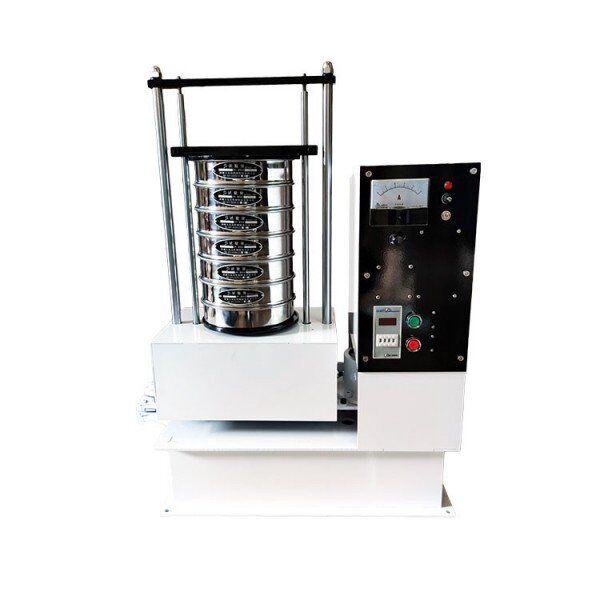

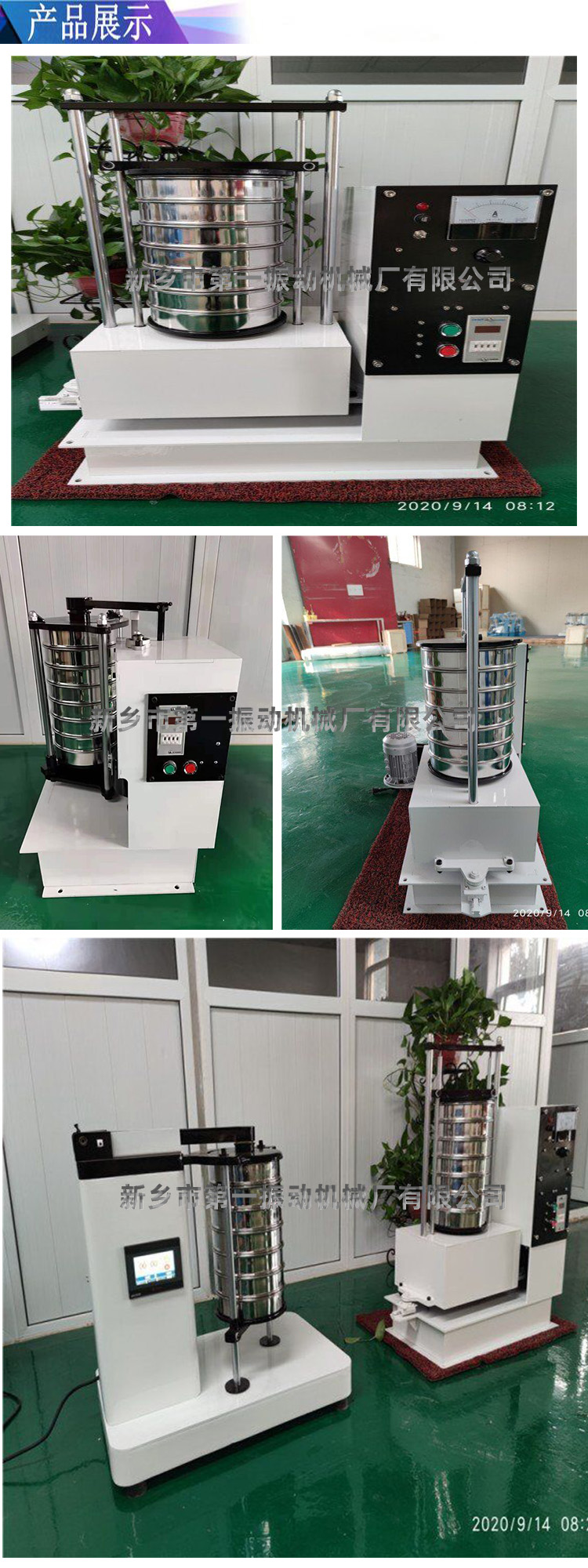

磁懸浮多功能標準振動篩,試驗篩、分樣篩、圓振篩、標準篩,該篩機三功能為一體,1、上下振動,2、前后往復運動,3、左右搖擺,使物料在內產生了往復懸轉運動,篩分任何物料都不會殘留在網孔上,較細篩至5微米,是一種新型的新產品。
1、 磁懸浮多功能振動篩、標準篩、設計新穎、結構更加合理科學、外觀美、噪音小、體積輕、美觀大方、操作方便。裝有定時控制器,可隨時調整工作時間。
2、適用物料、微細顆粒、金屬粉末、碳粉、化工粉末、食品粉末、制藥粉末、金剛石粉建材、染料、陶瓷、橡膠、造紙、干濕粉末等多種。
3 、廣泛用于、礦山、勘探、地質、化工、制藥、染料、生物、磨料、食品、茶葉、學校、陶瓷、國防等。
4、針對各種難篩物料(粘料、輕料、細粉、漿液、等)。
▌工作原理
磁懸浮振動篩,是一種新型的、涵蓋了機械物理運動及高頻電磁振動、集兩種物理振動為一體的新型振動篩分設備,工作參數符合國家行業標準,配合實驗篩、分樣篩使用;針對行業有:化工、冶金、磨料、食品、醫藥、等行業的篩分、檢驗、生產工作。
電機帶動齒輪通過同步帶、傳到主軸、經齒輪變速后、主軸按要求的速度轉動,主軸帶動偏心輪使滑板做往返運動,帶動托盤中的實驗篩左右搖動的同時加高頻率振動。
磁懸浮式振動篩是以:電磁加起振裝置作為振動源,其原理:通電后電磁裝置形成磁場,起振裝置懸浮在磁場中間,形成了上下高頻振動頻率,再通過底部托盤傳導到安放在托盤上的一套從粗到細排列的篩具上,使得實驗篩、分樣篩中的物料上下、左右往返振動及運動,使每層實驗篩、分樣篩內只留下相同粒度的物料,達到了不同粒度的分離。
▌產品特點
1、穩定性強;采用齒輪帶動“同步帶”傳動方式、傳動準確一致性好;轉速比,準確、不會產生掉速、滑帶現象,設備安裝了數字顯示定時器,設定好時間后到時自動停機。
2、維修維護成本低廉;因兩齒輪之間采用“同步帶”連接齒輪不會磨損、使用壽命長(維護只需換“同步帶”)偏心輪采用了整體方式,安裝方便、準確,傳動部分采用的軸承為標準件不易磨損,成本低、易更換。
3、篩分效率高;篩分方式同時具備:往返、搖擺、上下振動三種運動,不會堵塞篩面,下料快篩分徹底。
4、體積小、潔凈、操作方便;各功能在 操作面板上都可以單獨操作。
磁懸浮試驗篩功能:
1、上下高頻振動加左右搖擺前后往返運動、可以同時使用。
2、前后往返運動加左右搖擺可以單獨使用。
3、上下高頻振動可以單獨使用。
4、篩分效率高、可篩至5um 以粗。
技術參數
序號 | 名稱 | 單位 | 數值 | |
1 | 篩面直徑 | mm | Φ200/100/75 | |
2 | 篩面層數 | 層 | 1——8 | |
3 | 搖擺次數 | 次/分 | 290 | |
4 | 往返距離 | mm | 25 | |
5 | 往返次數 | 次/分 | 290 | |
6 | 振動次數 | 次/分 | 3000 | |
7 | 振幅 | mm | 0——3 | |
8 | 電動機 | 功率 | KW | 0.18(進口電機) |
轉速 | 轉/分 | 1400 | ||
9 | 外型尺寸 | mm | 730X500X860 | |
10 | 整機重量 | KG | 90 |
注:可定做300型
